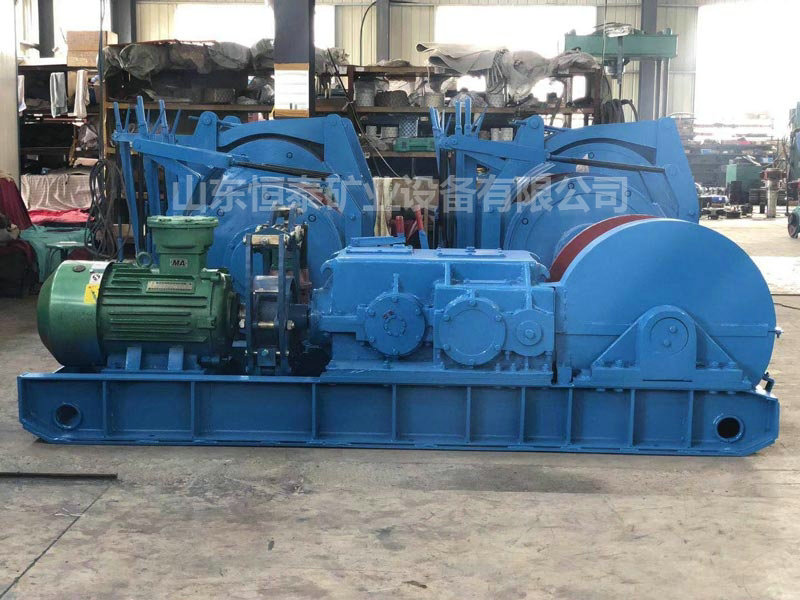

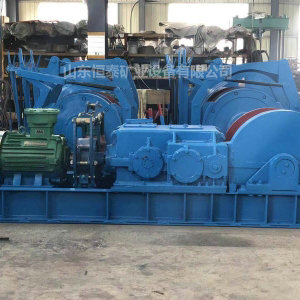

JSDB-25雙速多用絞車

JSDB-25雙速多用絞車簡介

JSDB-25雙速多用絞車主要用于井下采煤工作面，綜采設備及各類機電設備的搬遷等輔助運輸工作，以及井下采掘工作面，進底車場、上山下山、煤礦地面等處的礦車調度、物料運輸工作，還可用于回采工作面的回柱放頂。

24小時銷售聯系電話：15020723770

JSDB-25雙速多用絞車技術原理

JSDB-25雙速多用絞車在技術原理上，采用“齒-聯”傳動系統和“雙軸多級”的傳動特點，實現了快、慢兩個速度，其慢速可代替現有的回柱絞車和慢速絞車，其快速可代替現有的調度絞車和運輸絞車。在結構特點上，不僅實現了小結構，大拉力的特點，也實現了長條形對稱結構特點，適合于煤礦井下狹小的作業空間，操作靈活方便。它克服了目前慢速、回柱等系列絞車存在的傳動效率低，壽命短，工效低等特點，也克服了調度、運輸?shù)认盗薪g車存在的牽引力小，寬型結構等特點。

JSDB-25雙速多用絞車技術參數

鋼絲繩靜張力：120KN

外層靜張力KN快速 ：30KN慢速 ：250KN

內層靜張力KN快速 ：55KN慢速 ：390 KN

平均靜張力：快速 ：42KN慢速 ：320 KN

繩速：繩速（外層）M/S：快速 ：1.5慢速 ：0.18

平均繩速M(fèi)/S：快速 ：1.2慢速 ：0.12

傳動比快速 ：30.22慢速 ：242.49

卷筒：直徑X寬度MM:540×700容繩量M：500M

鋼絲繩直徑MM:30MM 結構繩 6X19 公稱抗拉MPa：1670MPa

電動機;型號：YBK2-280M-6 功率55 KW 轉速980r/min

外形尺寸（長X寬X高M(jìn)M）:3800X1200X1200

隔爆開關隔爆按鈕電液制動器：QBZ-120/1140(660)AN BZA1-5/36-3 BYWZB-500/125

由于產品生產批次、具體型號不同，詳情請聯系我們進行具體核實15020723770
